表面密度赋予中密度纤维板（MDF）强度

中密度纤维板（MDF）乍看起来是完全一致的；但热压工艺使其有不同的密度层。

中密度纤维板具有良好的力学性能，表面非常光滑，加工特性优异，是均质的板材。

这些优异的特性部分是由于中密度纤维板是由纤维组成的。中密度纤维板令人印象深刻的性能背后同样重要的因素是将这些纤维压缩成板材的方式。

中密度纤维板的木材原料尺寸范围从细胞碎片到纤维束，其中某些原料尺寸大，类似于木材，被称为木片；但即使这些仍然比用于制造刨花板的刨花小得多。铺装的均质性在图1是显而易见的，图1显示了预压和裁边之后热压之前的中密度纤维板（MDF）板坯。

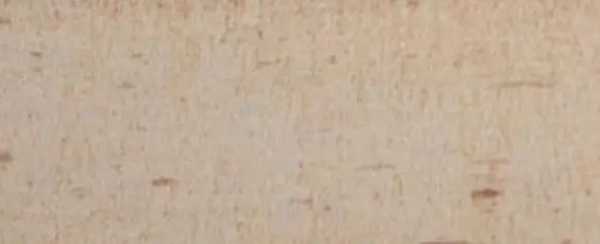

图1 热压前典型中密度纤维板板坯

木纤维纵横比大约为100——换句话说，其长度是厚度的100倍。这个因素与非常均匀的胶粘剂分布相结合，部分解释了为什么中密度纤维板（MDF）强度高于刨花板。

另外，也解释了表层的高性能的非常重要的因素是中密度纤维板（MDF）的密度分布，即板材厚度方向的密度变化。虽然热压之前的中密度纤维板（MDF）板坯是均质单层板坯，但其热压后会有假层。如图2所示，对板材边缘的仔细检查显示表层较暗。这些是由于表层密度较高。与压机的热压板接触时板坯表面快速加热，因此其往往比板坯内部更容易压缩。同时，胶粘剂开始聚合并将表面固定成其压缩状态。

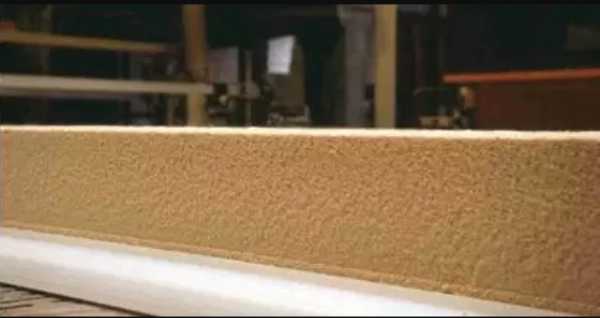

图2 热压后的典型中密度纤维板（MDF）边缘（可以看到表面更暗）

典型的中密度纤维板表面密度约为1 000 kg/m3（62.4 lb/ft3），基本占板材厚度的1～2 mm。板材其余部分的密度要低得多，大约为600～700 kg/m3。

该密度分布相对于重量赋予良好的弯曲性能，因为弯曲中表面应力最高。表面密度高等同于抗变形性好和强度高。由于表面是致密的，其也具有耐划性，并且对液体具有低渗透性，并且当对表面进行涂漆和着色时这可以显著降低表面处理成本。

连续压机的出现使制造商能够精细调整其密度曲线，以满足特定的客户要求，从而保持中密度纤维板（MDF）的声誉。
