影响生态板表面耐龟裂性能的因素分析

导 读

作者：叶交友，沈娟霞，郭炳砣

单位：德华兔宝宝装饰新材股份有限公司

出处：《中国人造板》2018年第6期

通过试验研究，分析了浸渍胶膜纸耐破度、平衡层界面材质的均匀性、基板含水率、基板结构的稳定性等对生态板表面耐龟裂性能的影响。

生态板是浸渍胶膜纸饰面胶合板和细木工板的俗称，是一种新兴的室内装修及家具用板材。经过近10年的发展，生态板质量得到了稳步提升，产品系列也得到了良好发展，但是在生态板产品国家标准没有实施之前，一些性能指标在市场监督方面缺乏依据，特别是生态板的表面耐龟裂性能指标。生态板一般由基材层、平衡层、表层装饰纸层3部分组成，表面耐龟裂是指产品表面受湿、热等作用而保持其表面不发生细微裂纹的能力，用于衡量生态板在温度、湿度等急剧变化下的适应能力。本文从材料方面对影响生态板表面耐龟裂性能的主要因素进行分析。

1 表层装饰纸耐破度的影响

纸张耐破度是指纸张或纸板在单位面积上所能承受的均匀增加的最大张力，是衡量纸张负荷能力的重要指标。

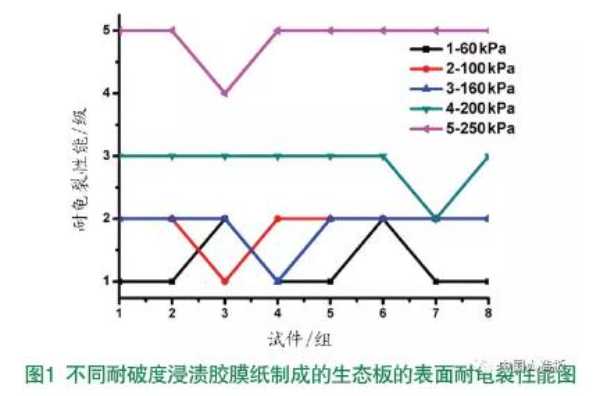

采用GB/T 17657—2013《人造板及饰面人造板理化性能试验方法》检测标准，对生态板的表面耐龟裂指标进行测试。对编号1～60 kPa的40张生态板分成8组，每组5 块板，在每块板上截取不同的部位进行表面耐龟裂性能测试取平均值，作为1组数值，用同样方法取其他7组表面耐龟裂性能平均值，取8组的平均值。另外，对其他4 种不同浸渍胶膜纸的生态板按照同样方法进行检测。具体结果如图1所示。结果显示，在基板及平衡层相同的前提下，总体来讲，生态板的表面耐龟裂性能随浸渍胶膜纸耐破度增大而提高。

2 平衡层界面材质均匀性的影响

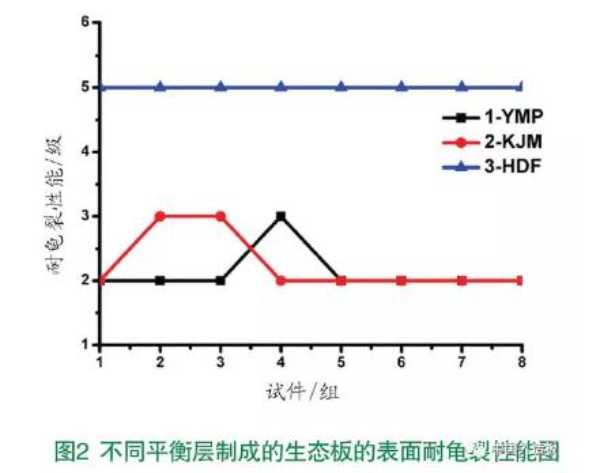

采用GB/T 17657—2013检测标准，对生态板表面耐龟裂指标进行测试，取值方法同1.4，具体结果如图2所示。结果显示，平衡层界面材质的均匀性直接影响生态板的表面耐龟裂性能，材质越均匀，表面耐龟裂性能越高；而材质各向异性越明显，其表面耐龟裂性能越差。

3 基板结构稳定性的影响

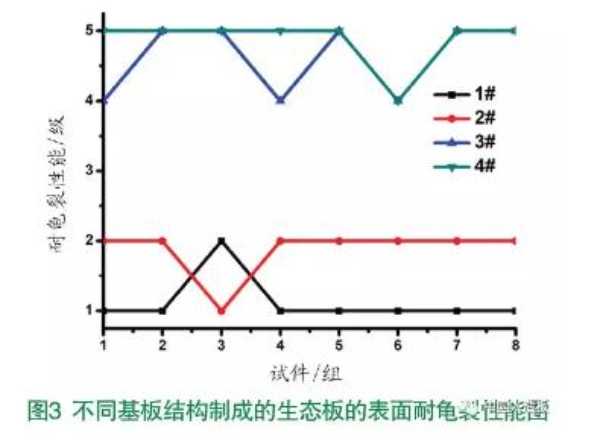

采用GB/T 17657—2013检测标准，对生态板的表面耐龟裂指标进行测试，具体结果如图3所示。结果显示，基材的结构越稳定，其表面耐龟裂性能越高。

4 基板含水率对表面耐龟裂的影响

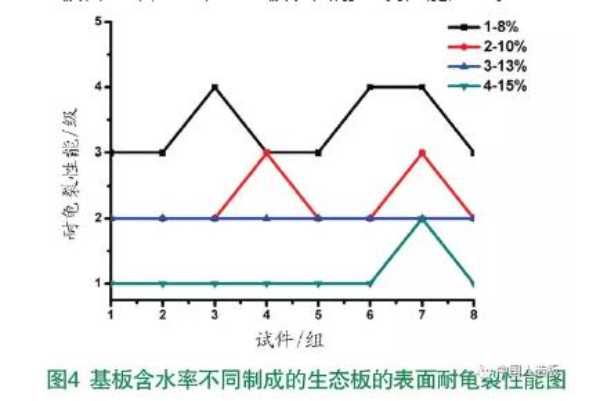

采用GB/T 17657—2013检测标准，对生态板的表面耐龟裂指标进行测试，具体结果如图4所示。结果显示基板含水率越高，生态板表面耐龟裂性能越差。

结 论

在基板及平衡层相同的前提下，浸渍胶膜纸的耐破度在一定程度上影响生态板的表面耐龟裂性能，耐破度越高，其耐龟裂等级越高。

基材与浸渍胶膜纸之间的平衡层的材质均匀性对生态板的表面耐龟裂性能影响较大，平衡层材质越均匀，其耐龟裂等级越高，而各向异性明显，其耐龟裂等级越低。

基材的结构在一定程度上影响生态板的表面耐龟裂性能，基材的结构越稳定，成品的表面耐龟裂性能越高。

基板的含水率在一定程度上影响生态板的表面耐龟裂性能，基板含水率越高，生态板表面耐龟裂性能越差。

综合本试验数据，本着不断提升生态板表面耐龟裂性能，消除该产品地域性使用的局限性，可综合评估影响因素的可控性及成本，对表层浸渍胶膜纸的耐破度、平衡层的材质均匀性、基材的结构稳定性及基板的含水率等环节进行有效控制，制定可行性生产工艺及标准， 生产出高质量的生态板。
